MAKİNENİN ÖZETİ

Tam Otomatik Oluklu Kutu Yapma Makinesi, mukavvadan oluklu karton kutular yapmak için kullanılan, yüksek verimli, Kararlı Çalışan, Güvenilir ve Dayanıklı bir tür Flekso Yazıcı Slotter Kalıp kesici veya Flexo Klasör Yapıştırma Makinesi.

TP-CR Serisi Flekso Yazıcı Slotter Kalıp Kesici Oluklu Karton yapmak için 2. adımdır, esas olarak Besleme, Baskı, Yiv Açma veya Kalıp kesme, Karton istifleme için kullanılır, bu makineden sonra otomatik Yapıştırma veya Dikiş makinesi kullanılır, sonra bitmiş bir karton alabiliriz.

Bu makine, Uç Kenarı Besleyici, Vakum Transferi, Altı Şaftlı Döndürme Yiv Açıcı veya Sekiz Şaftlı Döndürme Yuvası (İsteğe Bağlı Çift Yönlendirici), Kalıp Kesici ve İstifleyici ile donatılmıştır.Yüksek Grafik Baskı için Opsiyonel olarak Hazneli Doktor Bıçak Sistemi ve Seramik Merdaneler bulunmaktadır.

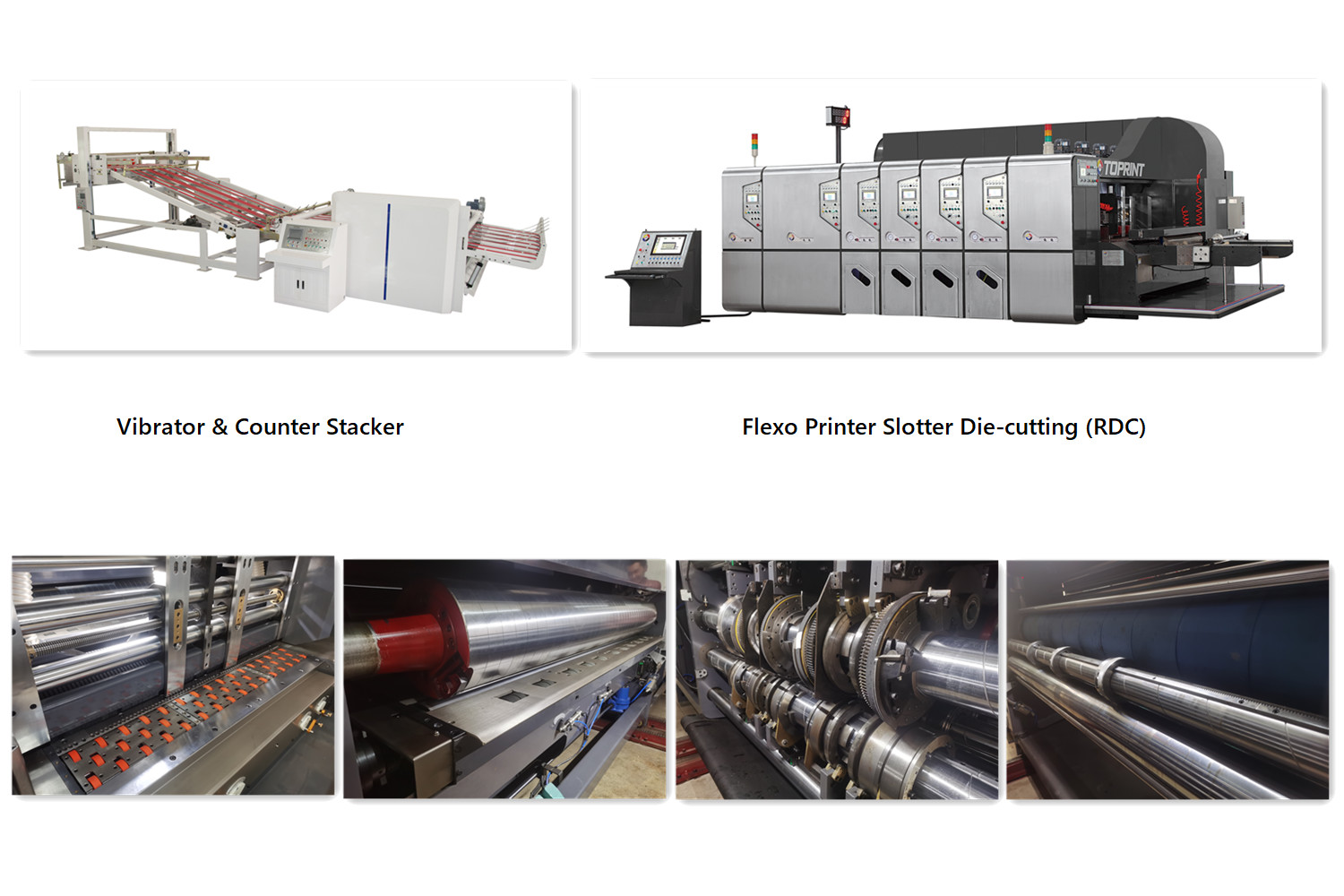

MAKİNE FOTOĞRAFLARI

ANA PARAMETRELER:

FLEKSO YAZICI YUVASI RDC

kurşun kenar besleme sistemi.(kurşun kenarlı vakumlu silindir besleme sistemi.)

tek veya çift yuvalı sistem

Makinede uygun bağlantı elemanlarına sahip yüksek kaliteli malzeme kullanılmıştır.

tahrik dişlileri alaşımlı çelik kullanır ve daha sonra taşlanmış yüzey ile sertliği sağlamak için ısıtılır.

tüm alt besleme silindiri, akıcı işleme ve doğru baskı sağlamak için kağıdın dokunma alanını artırmak için daha büyük bir çap kullandı.

Şasi aşınmasını azaltmak ve makinenin kullanım ömrünü uzatmak için şasi ile eksantrik dişli yuvası arasında yağsız yataklar bulunmaktadır.

baskı hatalarını azaltmak için anahtarsız bağlantı (bağlantı şişmesi) benimsiyoruz.

uluslararası güvenlik standardına göre tüm parçalar güvenlik açılı ve tüm motorlar koruyucu kapaklıdır.

tüm silindirler, sertlik ve kalınlıkta krom ve iki kez taşlama ile üstün malzeme kullanır ve denge testini geçmiştir.

otomatik sıfır konumuna dönüş.

Makine, yüksek gereksinim, güvenilirlik, güvenlik ve güzel özellik, otomatik değiştirme / kaydetme sırası ve kullanımı kolay olacak şekilde tasarlanmıştır.

tüm silindirler sertliği arttırmak için krom kaplanmıştır.

Çok işlevli kontrol için dokunmatik ekranlı PLC, baskı plakasını temizledikten sonra otomatik sıfırlama sistemi benimseyin.

Kullandığımız elektrikli parçaların çoğu uluslararası ünlü markalardan.

makine kontrol sistemi, işçilerin öğrenmesi ve çalıştırması kolay olan Tayvan mühendisleri tarafından geliştirilmiştir.

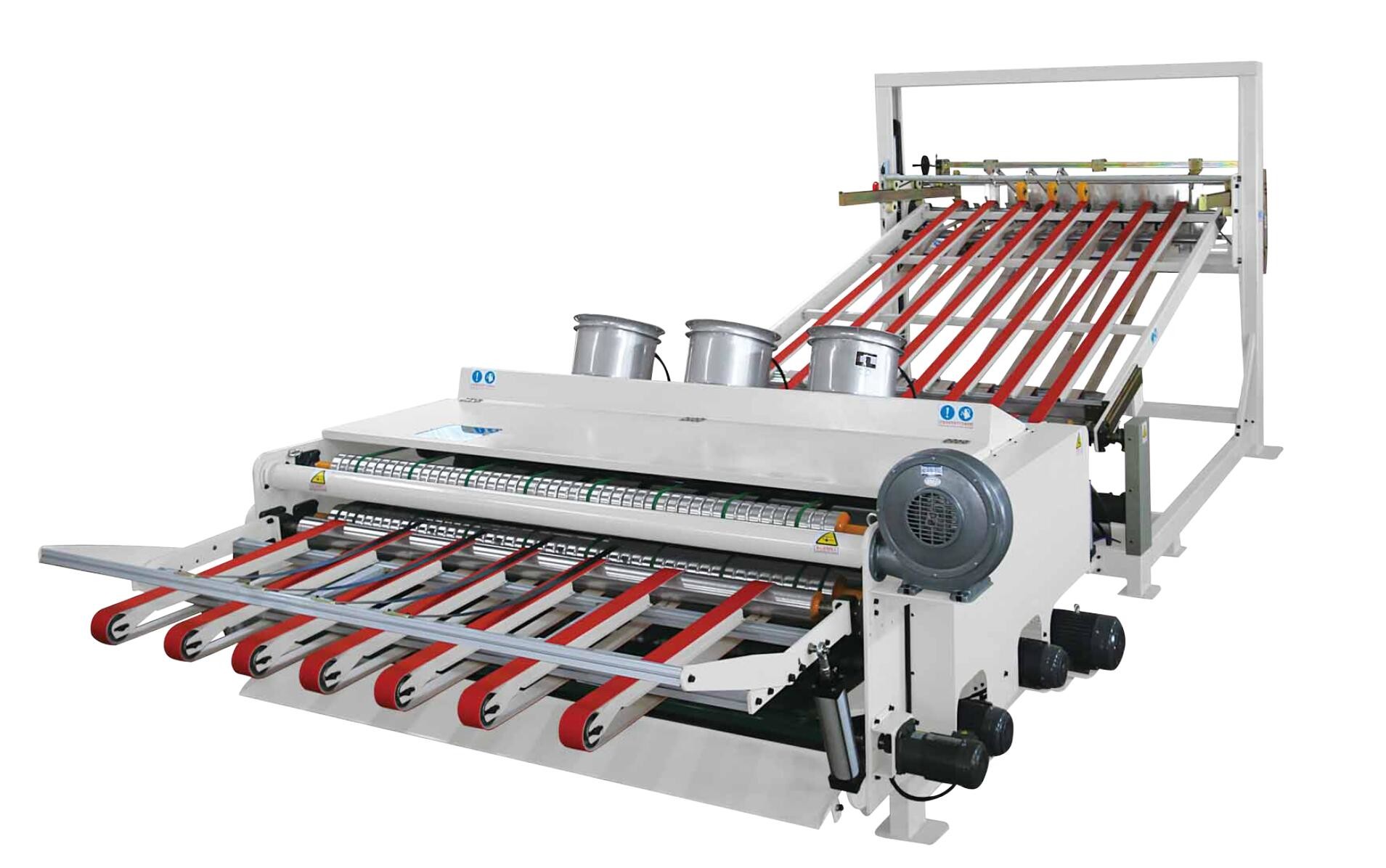

Vibratör Ünitesi

Karton ekleme kolu, kartonun düzgün bir şekilde düşmesini sağlamak için bir kağıt presleme cihazı ile donatılmıştır;ve ön yakalama platformu, farklı baskı makinelerinin kalıplarına uyum sağlayabilen pnömatik kaldırma yapısını benimser.

Vibratörün ön tarafı, atık temizleme etkisini elde etmek ve aynı zamanda kartonun taşıma bandına sabitlenmesini ve sorunsuz bir şekilde taşınmasını sağlamak için orta basınçlı bir fan ile donatılmıştır.

Temizleme cihazı çift titreşimli temizleme yapısından oluşur, her bir titreşimli temizleme yapısı bağımsız motorla çalıştırılır ve farklı titreşim frekansı ile daha iyi bir temizleme etkisi elde edilir.

Titreşim kemeri, yaşlanması kolay olmayan ithal silindirik yüksek elastik kemeri benimser;yüksek hızda titreme altında kartona zarar vermek kolay değildir.

Yarı dairesel oluklu silindirik kayış mili, bant konumunu serbestçe ayarlayabilir, her türlü özel şekilli kartonun üretim talebine uyum sağlayabilir ve bir ila iki, bir ila üç karton dağıtımını gerçekleştirebilir (İsteğe Bağlı İstifleyici)

Vibratörün arka ucu, atık temizlemenin en iyi etkisini elde etmek için çalkalanmış atık kağıdın kartondan düşmesini sağlamak için bir eksenel akış fanı ve fırça cihazı ile donatılmıştır.

Vibratörün iki tarafı düz bir kayış ve vibratörün arka ucunda atık kağıdı tamamen çıkarmak için uygun olan ve atık kağıt temizleme işinden tasarruf sağlayan bir atık kağıt kılavuz panosu ile donatılmıştır.

Tüm vibratör motorları bağımsız buton ile kontrol edilir ve üretim talebine göre ayrı ayrı çalıştırılabilir.

OTOMATİK İSTİFLEYİCİ

Karton konveyör platformu, yeni bir alüminyum yapı türünü benimser, makinenin ağırlığını azaltır, uygun şekilde ayarlanır ve her türlü üretim ihtiyacını karşılayabilir.Platform hidrolik sistemle kontrol edilir, yapı güvenilirdir ve çalışması stabildir.

Arka uç karton tutma kısmı ve PLC ve fotoelektrik anahtardan oluşan karton sayma yapısı, sayım doğru ve hızlıdır (Opsiyonel).bir-iki, bir-üç karton dağıtımını gerçekleştirir.

Otomatik istifleyici, farklı gereksinimlere göre otomatik ve manuel çalışma modunu gerçekleştirebilir.Ön karton ekleme platformu, ahşap kalıbın kolay sökülmesini ve monte edilmesini sağlayan pnömatik kaldırma yapısını benimser.

Ön karton ekleme kolu, mukavvayı daha dengeli hareket ettirmek için bir kağıt baskı cihazı ile donatılmıştır;arka uç, kartonun yatay olarak düşmesini sağlamak için bir güneş çarkı karton presleme cihazı ile donatılmıştır.

Karton ekleme bölmesi, farklı karton şekillerini istiflemek için el çarkı ile karton uzunluğuna göre manuel olarak ayarlanabilir.

Ana bileşenler ve tedarikçiler: Tayvan Fatek PLC, Inovance frekans dönüştürücü, Schneider alçak gerilim elektrikli cihazlar, Tayvan CPG motoru, FK yatakları.
